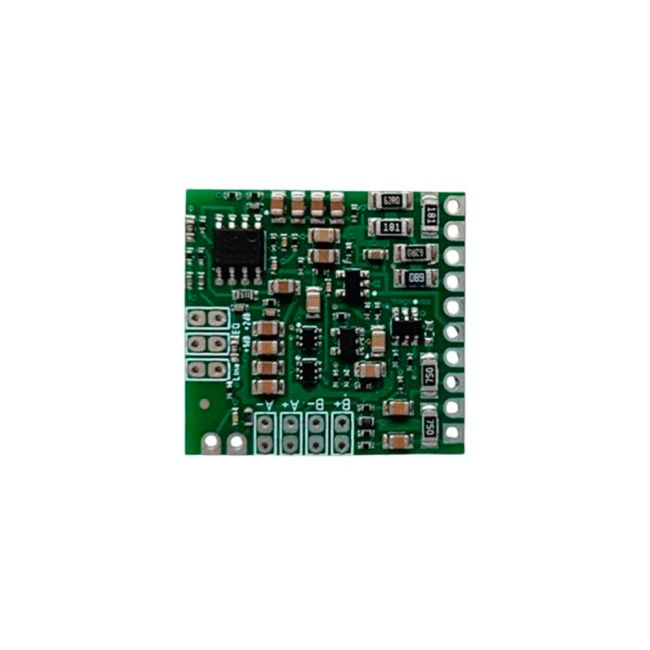

Видеоусилитель с симметричным выходом (активный балун) VideoLink VA-Dо-2/2

Назначение
Видеоусилитель с симметричным выходом (активный балун) VideoLink VA-Dо-2/2 предназначен для подачи видеосигнала в симметричную кабельную линию (кабель витая пара). Имеет линейный несимметричный вход и коррекцию АЧХ.

Видеоусилитель/коммутатор VideoLink VA-Dо-2/2 имеет два варианта использования:
➤ Как активный ТХ балун для подачи видеосигнала в симметричную кабельную линию (кабель витая пара) с дифференциальным выходом.
➤ Как коммутатор на два видеовхода, с управлением переключения по видеолинии или с локального контакта управления. Для использования коммутатора с коаксиальным кабелем усилитель имеет дополнительный линейный выход.

Тип входов – линейные несимметричные. Есть ступенчатая коррекция АЧХ и ступенчатая коррекция усиления для каждого входа. Входы и выходы видео усилителя оборудованы супрессорной защитой, есть встроенный фильтр LC на входе питания.

Установка и настройка
Схемы использования показаны на рис. 1-3. Расположение контактов подключения усилителя показаны на рис 4. По умолчанию активен видеовход А. Для переключения на вход В необходимо контакт Sw запереть на корпус, или подать на него логический 0.

Переключение входов можно производить как локально, да и дистанционно со второго конца кабеля, с помощью контакта Sw на плате VA-L-1/4 или VA-Di-2/4.

Для коррекции уровня видео по входам коммутатора (источники видео имеют разный уровень видеосигнала), предусмотренные перемычки А+ и А-, В+ и В-, которые дают возможность выровнять уровень видео на выходе. Диапазон коррекции +/- 15% отдельно по каждому входу.

По умолчанию усилитель работает в режиме активного ТХ балуна. Для передачи видео по кабелю "витая пара" используется дифференциальная пара выходов Vo+ и Vo-. Для использования усилителя совместно с коаксиальным кабелем необходимо запереть перемычку Line.

Настройка коррекции АЧХ производится замыканием перемычек EQ1 и EQ2. Принцип коррекции АЧХ показан на рис. 5.

Видеоусилитель с симметричным выходом (активный балун) VideoLink VA-Dо-2/2 купить по Украине по адекватной цене можно в интернет-магазине Tv-Project. Принимаем заказы по телефону и онлайн, отправляем товары по Киеву и Украине Новой почтой и другими службами доставки по согласованию с покупателем.  Варианты доставки по Киеву и Украине уточняйте у менеджеров ТВ-Проект.
