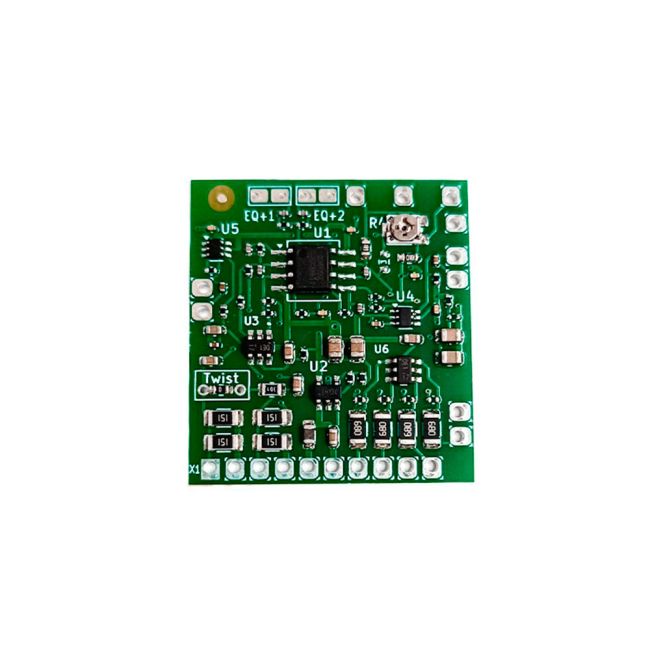

Видеоусилитель-разветвитель VideoLink VA-Di-2/4
638,00 ₴
Универсальный видеоусилитель разветвитель на 4 выхода с симметричным входом (активный балун).
Количество входов: 2.
Количество выходов: 4.
Напряжение питания: +5 В до +12 В.
Регулировка ВЧ коррекций АЧХ: от 0 до +3 дБ.
Полоса частот: от 50 Гц до 7 МГц.
Артикул
VA-Di-2/4
Универсальный видеоусилитель-разветвитель VideoLink VA-Di-2/4 предназначен для восстановления уровня видео и АЧХ после радиотракта и кабельной линии большой длины и одновременной подачи видеосигнала на несколько устройств.
Назначение и варианты использования
Усилитель может работать как в линейном режиме, с подачей на вход прямого или инверсного сигнала (рис. 1, 2), или в качестве дифференциального усилителя, для приема видеосигнала с симметричной кабельной линии (активный RX балун для кабеля витая пара, рис. 3).
В усилителе есть подстройка уровня сигнала и ступенчатая коррекция АЧХ.
Усилитель имеет функцию дистанционного управления видеокоммутатором платы VA-Dо-2/2. Видео входы и выходы усилителя оборудованы супрессорной защитой, есть встроенный фильтр LC на входе питания.
Для работы с зашумленным сигналом в усилителе есть функция визуального уменьшения заметности шума на изображении.
Установка и настройка
Расположение контактов подключения усилителя показаны на рис 5. При необходимости иметь оперативную подстройку уровня видео в процессе работы, к видеоусилителю можно дополнительно подключить потенциометр номиналом 1 кОм. В этом случае подстроечный резистор на плате следует установить в среднее положение. Длина провода от усилителя до потенциометра не больше 5 см.
Если потенциометр имеет металлическую ручку, рекомендуется соединить корпус потенциометра с землей платы.
По умолчанию усилитель работает в режиме активного RX балуна. Если усилитель будет использоваться в линейном режиме, необходимо переключить перемычку Twist (удалить резистор R0).
Усилитель может управлять видеокоммутатором платы VA-Do-2/2. По умолчанию в коммутаторе активен видеовход "А".
Для переключения на вход В необходимо контакт Sw замкнуть на корпус, или подать на него логический 0.
Для переключения коммутатора платы VA-Dо-2/2 на вход В необходимо контакт Sw замкнуть на корпус, или подать на него логический 0.
Для включения функции визуального уменьшения заметности шума на изображении необходимо контакт NR запереть на корпус или подать на него логический 0.
При использовании этого режима работы теряются мелкие детали изображения, но в условиях интенсивного шума улучшается выраженность изображения в целом.
Настройка коррекции АЧХ производится замыканием перемычек EQ1 и EQ2.
Принцип настройки уровня видео и АЧХ показан на рис. 4
Напишите свой отзыв
Технические характеристики
● Тип: видеоусилитель-разветвитель на 4 выхода;
● Поддержка стандартов: PAL, Secam, NTSC, видео 525 или 625 строк;
● Количество входов: 2;
● Количество выходов: 4;
● Напряжение питания: +5 В до +12 В;
● Потребляемый ток: до 50 мА;
● Регулировка усиления: от х0.5 до х2.0 (от –6 до +6 дБ);
● Полоса частот: от 50 Гц до 7 МГц;
● Неравномерность усиления в рабочей полосе частот: не более 1 дБ;
● Регулировка ВЧ коррекций АЧХ: от 0 до +3 дБ;
● Максимальный размах видеосигнала на входе в симметричном режиме: +/-1.0 В
● Максимальный размах видеосигнала на выходе на нагрузке: 75 Ом, 1.5 В;
● Максимальная длина кабельной линии RG59: до 200 м;
Максимальная длина кабельной линии Cat5**: до 300 м;
** При использовании совместимо с VA-D0-2/2.
● Размеры: 30 х 30 х 3 мм.
Комплектация
1 х видеоусилитель-разветвитель VideoLink VA-Di-2/4.
