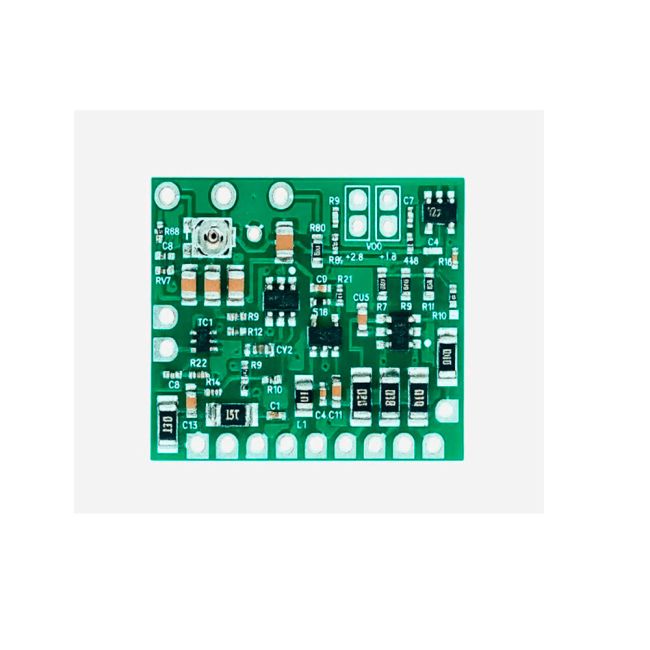

Видеоусилитель-разветвитель на 4 вых VideoLink VA-L-1/4

Линейный видеоусилитель-разветвитель VideoLink VA-L-1/4 предназначен для восстановления уровня видео и АЧХ после радиотракта и кабельной линии большой длины, а также для одновременной подачи видеосигнала еще несколько устройств. Устройство может использоваться как в наземной станции, так и на дроне.

Установка и настройка
Расположения контактов подключения усилителя показаны на рис 2.

При необходимости иметь оперативную подстройку уровня видео в процессе работы, к видеоусилителю можно дополнительно подключить потенциометр номиналом 1 кОм. В этом случае подстроечный резистор на плате следует установить в среднее положение. Длина провода от усилителя до потенциометра - не более 5 см. Настройка коррекции АЧХ производится замыканием перемычек J1 и J2. Принцип настройки уровня видео и АЧХ показан на рис. 1

Усилитель может работать в паре с видеоусилителем-коммутатором VA-Do-2/2, и передавать команду для переключения видеовхода по видеокабелю.
По умолчанию активен видеовход "А", при замыкании контакта Sw на землю происходит переключение на вход "В".

Рис.3 Подключение внешнего регулятора
Замыкание перемычки J1 – коррекция +2dB, замыкание J2 – коррекция +1dB, одновременное замыкание обеих перемычек – коррекция +3dB.

Видеоусилитель-разветвитель VideoLink VA-L-1/4 купить по Украине можно по адекватной цене в интернет-магазине Tv-Project. У нас только официальные товары напрямую от производителя. Принимаем заказы по телефону и онлайн, отправляем товары по Киеву и Украине службами почтовой или курьерской доставки. При наличии на складе в Киеве возможен самовывоз.
